360kvA/30kv變頻串聯諧振試驗裝置參考技術方案

1、設備適用范圍

1．1 滿足400mm²/10KV電纜，長度5公里的交流耐壓試驗。

2、設備制造引用和執行標準

DL/T849.6—2004      《高壓串聯諧振試驗裝置》

GB6450—1986       《干式電力變壓器》

DL/T848.2—2004      《試驗變壓器》

GB/10229—1988    《電抗器》

GB/T11920—1989      《控制裝置通用技術條件》

GB/T16927.1—1997    《高電壓試驗技術》

IEC358—1990        《耦合電容器和電容分壓器》

GB311.1              《高壓輸變電設備的絕緣配合》

DL/T846—2004        《高電壓測試設備通用技術條件》

Q/CSG10007—2004    《電力設備預防性試驗規程》

GB7328—87          《變壓器和電抗器的聲級測量》

DL474。4—1992      《交流耐壓試驗》

3、使用環境條件

3．1 周?chē)諝鉁囟龋?/span>

zui高溫度：+45℃zui低溫度：-10℃；

zui大日溫差：35k       日照強度：0.1w/cm²

3．2 海拔高度：≤2000m；

3．3 相對濕度：≤90 %

3．4 安裝放置地點平坦，電抗器安裝傾斜度不小于5⁰ ；

3．5 周?chē)鷳?yīng)無嚴重影響設備絕緣的氣體蒸氣，化學性沉積灰塵，污垢及其它爆炸性介質。

4、設備具體配置

4.1 試驗要求：

4．1．1．400mm²/10kv電纜,長度5公里的交流耐壓試驗.。試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為0.418uF/km。

4．2 電抗器的設計：

4．2．1. 400mm²/10kv電纜,長度5公里的交流耐壓試驗.，試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為2.09uF。當頻率為40Hz時。

試驗電流I=ωC_XU_試=2×3.14×40×2.09×22×10^-3=11.5A

對應電抗器電感量L=1/ω²C =7.58H

4．3 電抗器的配置：

4．3．1．400mm²/10kv電纜,長度5公里的交流耐壓試驗，zui高試驗電壓22kv，為方便搬運，將電抗器分為四節，每節電抗器電壓為30KV，每節電流為3A，每節電感量為30H。

驗證：

1) 400mm²/10kv電纜,長度5公里的交流耐壓試驗.，試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為2.09uF。使用四臺電抗器并聯,其額定電感量為7.5H，額定電壓為30kv,額定電流為12A。

試驗頻率：f=1/2π√LC = 40.2Hz

試驗電流I=ωC_XU_試=2×3.14×40.2×2.09×22×10^-3=11.6A

4．4勵磁變壓器的配置

4．4．1．因品質因數Q值在額定負載下不小于25，所以，勵磁變壓器為電抗器總?cè)萘?60KvA，除以品質因數25得14.4KVA(取15KVA)。

4．4．2．配置的勵磁變壓器規格為JLB—15KVA/1.25kv/2.5kv。

4．5 調頻電源的配置：

4．5．1．調頻電源的容量等于或大于勵磁變壓器的容量取15kvA。

4．5．2．配置的調頻電源的規格為JL1006—15kvA。

4．6 電容分壓器的配置

4．6．1．因zui高試驗電壓為22kv，所以，電容分壓器電壓為30kv、電容量為1000PF。

4．6．2．配置1臺的電容分壓器規格為FRC—30kv/0.001uF。

4．7補償電容器的配置

4．6．1．因zui高試驗電壓為22kv，所以，補償電容器電壓為30kv、電容量為12500PF。

4．6．2．配置1臺的補償電容器規格為BCDR—30kv/0.0125uF。

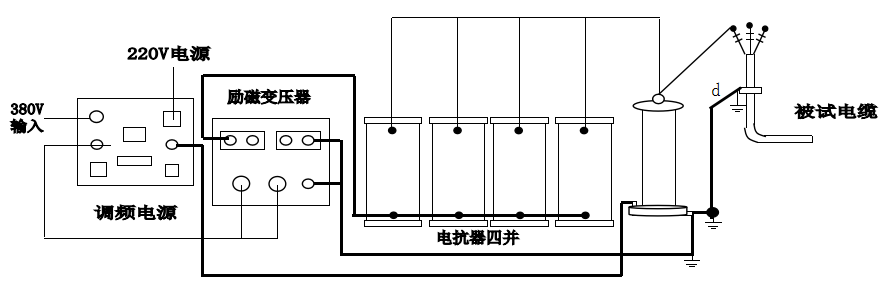

5、設備試驗接線圖

6、裝置各部件說明

6．1 系統參數：

6．1．1．儀器輸入電壓：220v±10%   50Hz；

功率輸入電壓：220v 或380v ±10%   50Hz；

6．1．2．額定輸出電壓調節范圍：0 ~30kv；

6．1．3．zui大試驗容量：360kvA；

6．1．4．諧振電壓波形：正弦波、畸變率：≤0.5%；

6．1．5．輸出電壓不穩定度：≤0.5%；

6．1．6．輸出頻率范圍：25～320Hz；

6．1．7．頻率調節分辨率：0.01Hz；

6．1．8．品質因數Q值：額定負載下不小于20；

6．1．9．絕緣水平：1.2倍額定電壓耐壓1min；

6．1．10．額定電流下連續運行時間：斷續運行時間60 min；

6．1．11．電壓測量精度：1級；

6．1．12．噪   聲：≤45dB；

6．1．13．該裝置配備以下保護功能：

設備有手動試驗、自動調諧及自動試驗；

過電壓保護、過電流保護、放電保護、斷電保護、零啟動保護。

試驗數據大屏幕顯示、中文菜單、可打印輸出、打印機為嵌入式。

6．2 調頻電源參數：

6．2．1．額定輸出容量：15kvA；

6．2．2．儀器電源：220v±10%  50Hz；

功率電源：220v 或380v ±10%  50Hz；

6．2．3．額定輸入電流：39.5A；

6．2．4．額定輸出電壓：0-340v可調、單相、輸出電壓不穩定度0.05%；

6．2．5．額定輸出電流：44A；

6．2．6．頻率調節范圍：25～320Hz；

6．2．7．額定容量下連續運行60minzui高溫升≤60K；

6．2．8．顯示以下參數：

a．經變頻輸出的頻率、電壓、電流；

b．過壓保護電壓值，并可任意整定，當成套裝置的輸出電壓值達到保護整定時，可自動切除成套裝置；

c．過流保護：當調頻電源的輸出電流達到保護整定值時，可自動切除成套裝置；

d．擊穿保護：當高壓側發生對地閃絡時，可自動切除成套裝置，裝置帶有隔離裝置，可確保設備和人身不受損害；

e．具有全電壓輸出保護，在調壓過程中，一旦調壓失控，調頻電源立即閉鎖；

6．2．9．可實現以下操作：

a．頻率的調節，上升和下降頻率調節分粗調和細調兩種，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

b． 帶有設置電壓、設置時間，電壓自動上升到設置值而停止并自動計時；

c． 帶有各種保護功能的整定按鈕，可在面板上對各種保護值進行整定；

d． 帶有手動試驗功能和自動試驗功能；

e． 帶有試驗數據打印功能。

6．3 勵磁變壓器參數

6．3．1．結構形式：?jiǎn)蜗喔墒剑?/p>

6．3．2．輸入電壓：340v；

6．3．3．輸出電壓：1.25kv/2.5kv；

6．3．4．額定容量：15kvA；

6．3．5．額定輸出電流：12A/6A；

6．3．6．工作頻率：30～300Hz；

6．3．7．溫升額定容量下運行60min線圈對空氣的溫升不大于60K；

6．4 單臺高壓電抗器參數

6．4．1．結構形式：干式、環氧澆鑄；

6．4．2．額定容量：90kvA；

6．4．3．額定電流：3A；

6．4．4．額電電壓：30kv；

6．4．5．額定電感量：30H；

6．4．6．工作頻率：30～300Hz；

6．4．7．溫升：額定電流下運行60min電抗器對空氣的溫升不大于60K；

6．5 電容分壓器參數

6．5．1．額定電壓30kv；

6．5．2．高壓本體1節，每節額定電壓30kv/0.001uF；

6．5．3．低壓臂電容采用高壓本體相同的材料，溫度系數小，介質低；

6．5 補償電容器參數

6．5．1．額定電壓30kv；

6．5．2．高壓本體1節，每節額定電壓30kv/0.0125uF；

7、 設備配置一覽表
