產品簡介：

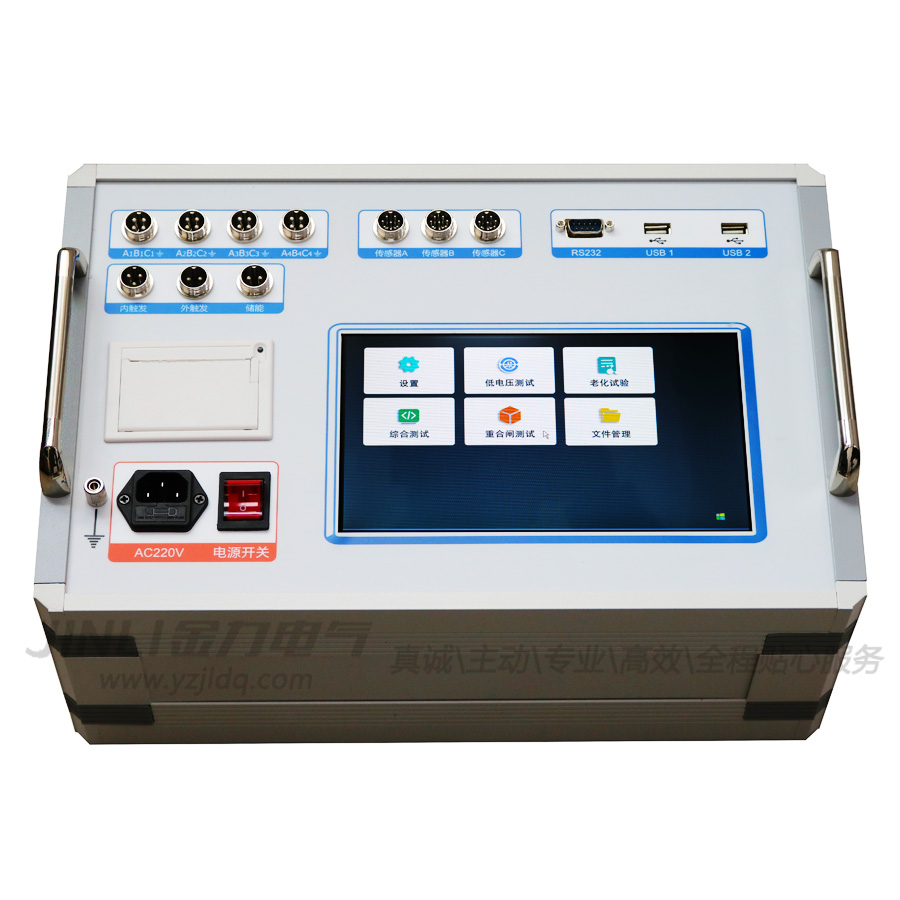

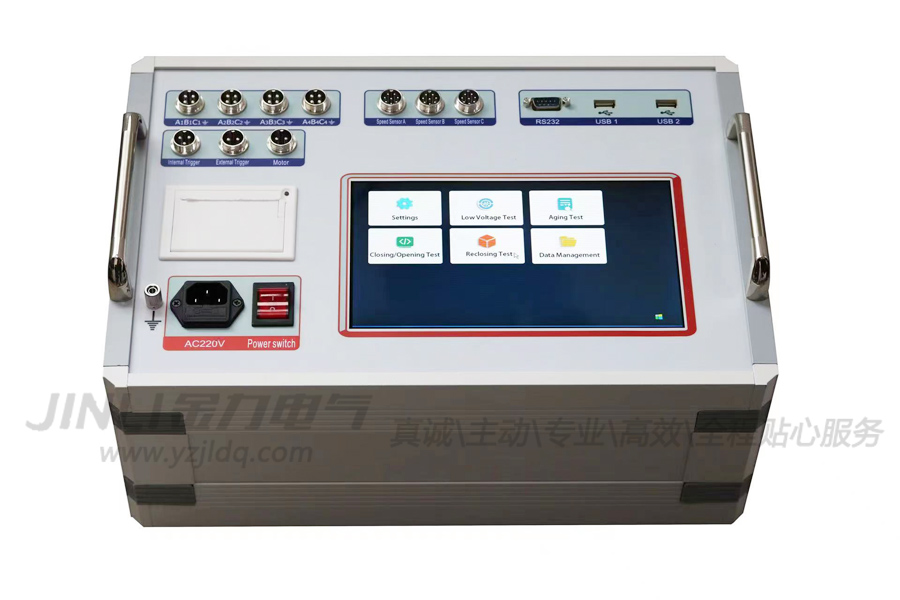

隨著社會的發展，人們對用電的AQ可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的AQ運行。機械特性參數是判斷斷路器性能的重要參數之一。JL2004高壓開關特性綜合測試儀 即（高壓開關機械特性測試儀）是依據zui新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2017為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的AQ運行。機械特性參數是判斷斷路器性能的重要參數之一。

產品特性：

◆ JL2004高壓開關特性綜合測試儀為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。

◆ 高速熱敏打印機，方便現場打印測試數據。

◆ 機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C6～270V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

◆ 配備直線傳感器、旋轉傳感器、wanneng傳感器、激光傳感器（選配）以及支架、zhuanyong固定多功能接頭，安裝極為方便，簡捷。

◆ 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

◆ 開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，速度可進行再計算，無需再測試。

◆ 主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

◆ 配備2個USB接口，可接鼠標操作儀器，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作（選配）、WIFI操作選配。

◆ 同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、1路速度(3路速度選配)。

◆ 內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

◆ 內部抗干擾電路可滿足500KV變電站內可靠使用。

產品參數：

1．時間測量：

                     12路 固有分閘（合閘）時間

                     分閘（合閘）相內不同期

                     分閘（合閘）相間不同期之差

                     合閘（分閘）彈跳時間（彈跳次數）

                     不同期測試范圍：0.10ms～99ms，分辨率：0.01ms；

                     內觸發測試范圍：0.10ms～999ms，分辨率：0.01ms,

                     1000ms～9999ms,分辨率：0.1ms,  10000ms～200000ms分辨率：1ms。

                     外觸發測試范圍：0.01ms～200s

                     在1000ms以內準確率：0.05%±1個字

2.速度測量：剛分（剛合）速度

                    指定時間段（行程段或角度段）平均速度

3.測速范圍：1mm傳感器 0.01～25.00m/s，

                    0.1mm傳感器 0.001～2.50m/s

                    345°角度傳感器 0.01～25.00m/s，

                    激光傳感器0.01～15.00m/s。

4.行程測量：動觸頭行程（行程）（3路行程測量選配）

                    接觸行程（開距）

                    超行程

                    過沖行程或反彈行程

5. 測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。

                     旋轉傳感器：345о，測量范圍：0-1000mm，分辨率:0.08о。此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳。

                     加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。

6.線圈電流：zui大電流20A,分辨率：0.01A。

7.線圈電阻測量范圍：0～2000Ω,分辨率：0.01Ω。

8.儀器電源 ：AC220V ± 10%；50Hz ± 10%。

9.直流電源輸出:DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時)。

10.外觸發觸發電壓：AC/DC10-300V，電流≤120A

11.隔離開關測量范圍：

                  ⑴、電壓輸出：DC6～270V（可調）；

                  ⑵、電源輸出時間：0.01-20秒（可設置）；

                  ⑶、斷口信號zui大采集時間為200秒；

                  ⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

12.主機體積：400×263×175mm

13.使用環境：  -20℃~+50℃

14.相對濕度：≤90%
