產品簡介：

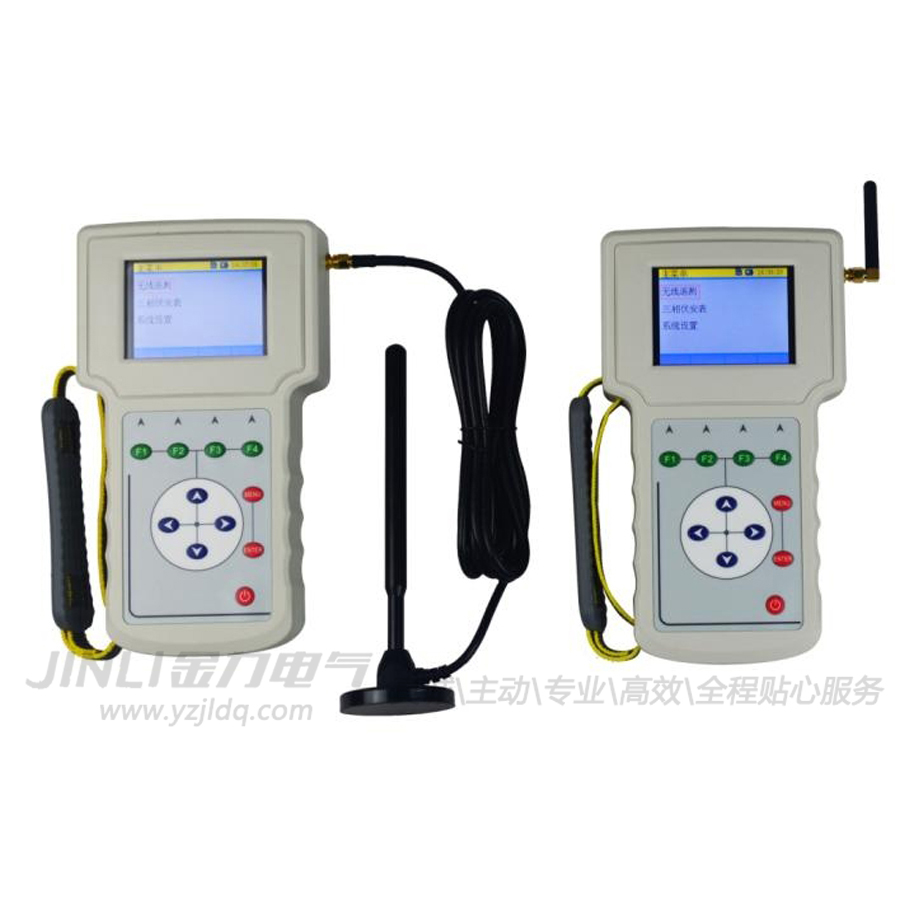

JL5010無線繼電保護矢量分析儀是分布式無線同步測量伏安相位電參數的儀器，由兩臺手持測量終端組成，每臺手持終端單獨使用時，可以當作三相伏安相位表使用。兩臺同時使用時可以同步測量六路電壓，六路電流的幅值，相位等參數，同步測量相位誤差在0.5°以內，非常適合變壓器差動保護矢量分析，母線差動保護矢量分析。
JL5010無線繼電保護矢量分析儀徹底解決變電站內分布式同步測量的問題，無需GPS，無需放電纜來引入?yún)⒖茧妷?，避免由于電纜絕緣或者操作問題造成的PT二次短路，簡單實用，適用于沒有參考電壓的場合，例如2/3接線的母線保護屏，戶外電流互感器的端子箱，智能變電站合并單元前差動保護CT信號等，大幅提高全站多間隔相量測量工作效率。
無線繼電保護矢量分析儀又稱為六相保護回路矢量測試儀、回路矢量分析儀。
JL5010無線繼電保護矢量分析儀、單臺主機可以完成三相的電壓、電流、相位、頻率、功率、功率因數、三相不平衡度等電參數的高精度測量。
產品特性：
◆ 采用無線同步采樣技術，無需GPS,無需長電纜
◆ 同步采樣六路電壓，六路電流
◆ 多種相位參考，可選本機UA或IA，從機UA或IA
◆ 多種矢量顯示方式，可選本機電壓-從機電流，從機電壓-本機電流，本機電壓-從機電壓，本機電流-從機電流，本機電流-從機電壓，從機電壓-本機電流，本機電壓-本機電流，從機電壓-從機電流
◆ 采用定制天線，輕松應對站內各種復雜環境的  遠距離無線通訊
◆ 可選的無線中繼器，解決地下室及屏蔽很好的室內無線通訊的問題
◆ 單機同時測量1至3路交流電壓；
◆ 單機同時測量1至3路交流電流；
◆ 單機測量電壓間、電流間、電壓與電流間的相位；
◆ 單機測量頻率；
◆ 單機測量功率；
◆ 單機顯示六角圖向量；
◆ 單機三相不平衡度測量
◆ 具有抗諧波干擾的功能，在有諧波的情況下，依然保持測量的精度
◆ 電流幅值相位測量可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量。
◆ 自動切換量程
◆ 電壓，電流采樣全隔離
◆ 可通過SD卡升級應用程序
◆ 采用3.5寸彩色液晶顯示屏
◆ 內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作10小時（開啟背光關閉功能，待機時間更長）。
產品參數：
◆ 測量范圍及誤差

◆ 無線同步相位誤差：+ 0.5°
◆ 無線通訊距離： 1000米（開闊地）
◆ 選用無線中繼器通訊距離：2000米（開闊地）
工作條件：
工作溫度：-20 ~ 50℃，相對濕度：0 ~ 95%無冷凝
工作電源：
內置3.7V/6000mAH鋰電池，開背光的情況下，連續工作10小時（開啟背光關閉功能，待機時間更長）。也可以使用儀器配備的5V/3A交流電源適配器供電。

產品配置：
