產品簡介：

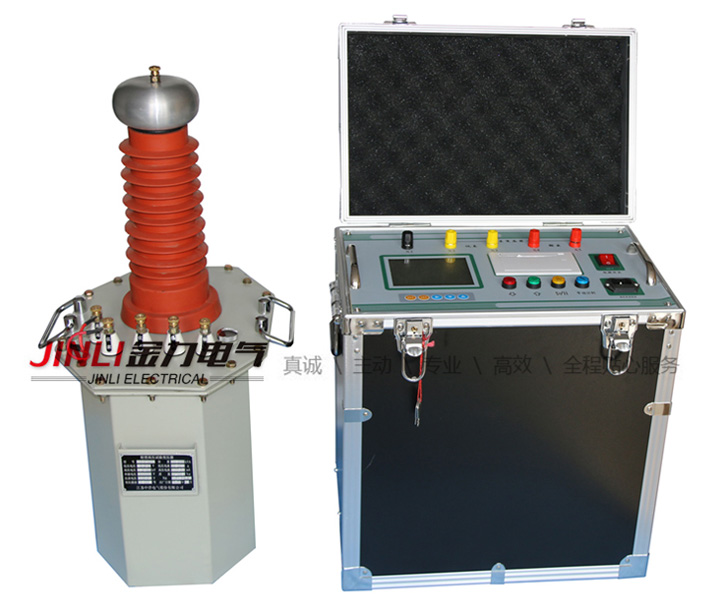

試驗變壓器又稱升壓器，JL1007-5KVA/50KV高壓試驗變壓器,產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。
適用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。
產品結構：
JL1007-5KVA/50KV高壓試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方，變壓器10KVA以上裝有可移動的尼龍輪。
其內外部結構：見圖1

1-均壓球；2-硅堆短路桿；3-高壓套管；4-油閥；5-殼體；6、7-調整電壓輸入a、x端子；8、9-儀表測量E、F端子；10-高壓尾X端子；11-變壓器外殼接地端；12-高壓輸出A端子；13-高壓整流硅堆；14-內部均壓環；15-變壓器鐵芯；16-初級低壓繞組；17-測量儀表繞組；18-二次級高壓繞組；19-變壓器油。

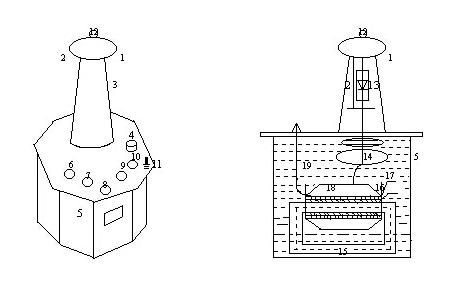

圖1  JL1007系列試驗變壓器結構示意圖

工作原理：
JL1007系列輕型高壓試驗變壓器為單相變壓器，單臺高壓試驗變壓器的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器，調節0~200V或380V電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。其工作原理圖見圖2所示。
1、JL1007單臺高壓試驗變壓器工作原理示意圖

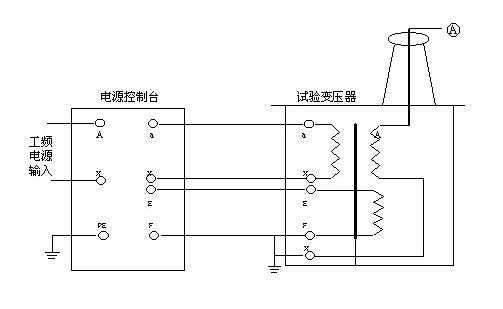

圖2 ：單臺JL1007高壓試驗變壓器工作原理示意圖
在試驗變壓器中：

a、x為低壓輸入端；A、X 為高壓輸出端；E、F為儀表測量端。

做直流耐壓和泄漏試驗使用接線方法見圖3
JL1007-5KVA/50KV交直流高壓試驗變壓器，應把高壓硅堆短路桿從套管中抽出，使試驗變壓器為直流輸出狀態。做直流泄漏試驗前，先根據泄漏試驗中輸出端斷路電流不超過高壓硅堆的zui大整流為宜，選擇好限流電阻（水電阻）的阻值，再根據被試品對直流高壓波形的要求選擇好高壓濾波電容的電容值。為了提高對被試品施加電壓的測量精度，應在高壓側接入FRC阻容分壓器來測量電壓。

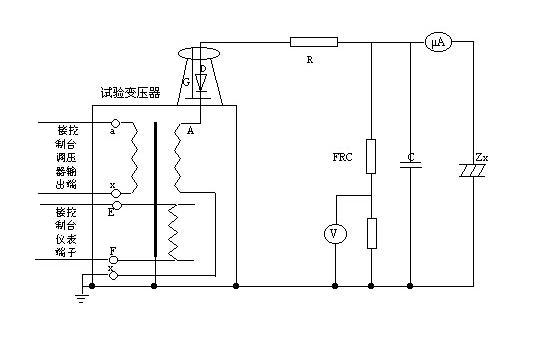

圖 3：直流泄漏試驗使用接線原理示意圖
R- 限流電阻； C- 高壓濾波電容； Zx- 被試品； G- 硅堆短路桿；
FRC- 阻容分壓器；V- 分壓器高壓表；uA- 微安表；D- 高壓整流硅堆。
按照圖3所進行的直流泄漏試驗接好工作線路。試驗變壓器的高壓繞組的X端（高壓尾）、儀表測量繞組的F 端、試驗變壓器的外殼以及電源控制箱（臺）的外殼必須可靠接地。
從零位開始按順時針方向勻速旋轉調壓器手輪升壓。（升壓方式有：快速升壓法即20S逐級升壓法；慢速升壓法，即60S逐級升壓法；級慢速升壓法供選用）電壓從零開始按選定的升壓速度升到您所需額定試驗電壓或額定直流電流下的參考電壓。試驗中應嚴密注意直流高壓表、泄漏電流表指示以及被試品的情況。試驗完畢后，應訊速均勻?qū)⒏邏航抵亮阄?，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源。此時應用直流高壓放電棒給被試品及試驗裝置本身充分放電。

直流泄漏試驗操作過程注意事項：

◆ 試驗人員應做好責任分工，設定好試驗現場的AQ距離，仔細檢查好被試品及試驗變壓器的接地情況，并設有專人監護AQ及觀察被試品狀態工作。
◆ 被試品做試驗前，應拆除所有對外連線，并充分放電，主要部位應清除干凈，保持絕對干燥，以免損壞被試品及帶來試驗數值的誤差。
◆ 對于大容量試品（電容器、超長電纜等）試驗時應緩慢升壓，防止被試品的充電電流過大而燒壞微安表，必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。
◆ 試驗過程中，應嚴密監視被試品、微安表及試驗裝置等，一旦發生閃爍、擊穿等現象應立即降壓，切斷電源，并查明原因。
工頻耐壓試驗使用方法及注意事項
◆ JL1007系列高壓試驗變壓器做工頻耐壓試驗前，先接好連接線后接電源，接通電源后，打開電源開關，紅色零位指示燈亮，按一下啟動按鈕，綠色指示燈亮，表示試驗變壓器已接通控制電源，按升壓按鈕開始升壓,升壓升到您所需額定試驗電壓后，松下按鈕，按一下計時按鈕【時間可自行設定】,計時完畢蜂鳴器開始閃鳴并自動降壓，降壓燈亮。降壓完畢后回零燈亮，低壓輸出停止，切記要到回零燈亮后才能調換被試品線。然后切斷電源線，試驗完畢。
◆ 工頻耐壓試驗操作過程注意事項
1、試驗人員應做好責任分工,設定好試驗現場的AQ距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護AQ及觀察被試品狀態工作。
2、被試品主要部位應清除干凈，保持絕對干燥，以免損壞被試品和帶來試驗數值的誤差。
3、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓。
4、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。
5、在升壓或耐壓試驗過程中，如發現下列不正常情況，電壓、電流表數據波動很大，被試品發出不正常響聲，發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。
◆ 使用本產品做高壓試驗時，除熟悉本說明書外，還必須嚴格執行國家有關標準和操作規程。
