錯誤的測試操作
根據筆者觀查，在測量接地電阻方面常出現的不正確操作有以下幾種。
（1） 電流極和電壓極打在接地網以內
筆者曾到一個大型工廠講課，在講課之前訪問了工廠電氣試驗班，參看了試驗人員所做的避雷針接地電阻的試驗報告。該廠電氣試驗負責人向我介紹，他們買了一塊新的接地電阻測試表，日立Kyoritsu 4150A型，用它測量接地電阻又快又準。這種儀表自帶的電流、電壓輔助極導線分別只有25m和15m，由于導線短，測試工作量不大，測試結果變化不大，很“準確”。他還說，他們近幾年都這么測量，從來沒有出現過任何問題。我看到，幾頁紙的試驗報告，幾十根避雷針的測點的接地電阻結果都是0.2歐左右。我告訴他們，不是你們工廠的避雷針沒問題，而是你們的測量方法有問題。你們的所謂測量結果根本不是避雷針的接地電阻，只能是避雷針與工廠接地網之間的連接電阻。因?yàn)槟銈儨y量時打的電流、電壓輔助極都位于工廠接地網之內，還沒有超出接地網的范圍。測量電流只在接地網內流，還沒有流入周圍土壤中。沒有掌握正確的測量方法，不單是測不準的問題，而是測得的根本就不是接地電阻。所測的只能是避雷針與接地網之間的連接地電阻。
（2） 不管接地網大小，都按40m和20m測量
不少人在測量接地電阻時不問接地網的大小，都按接地儀器儀表的說明書操作。儀表所帶電流極和電壓極的導線分別只有40m和20m，所打電流極和電壓極也只有40m和20m遠。
對于接地裝置對角尺寸不大于10m的小接地網，電流極和電壓極采用40m和20m是可以的。但對于大型接地網，測量誤差就大了。
（3） 缺乏尋找零電位的操作
不少測量者只采用電壓極的一個位置，測量一個接地電阻的數值，就完事大吉。他們沒有通過電壓極的移動來尋找零電位，所得結果是否正確，有多大誤差，他們自己也不知道。
2、如何降低輔助電流極本身的接地電阻
如果輔助電流極本身的接地電阻太大，在一定的測量電壓下，測量電流就很小，不僅影響測量靈敏度，而且測量誤差也大。有時甚至測量儀器或儀表都沒有反映，測不出結果來。
減小電流極接地電阻的方法有：加大接地極直徑，增加長度，用多根電流極并聯，給電流極周圍注水，注鹽水，降低它的接地電阻。
如果電流極周圍有樹，可巧妙地利用樹當做電流極：將多根樹的樹皮輕輕削開一點，用裸銅線纏繞，并聯起來，再與電流極并聯，就組成了一個輔助電流極系統。在某些特殊場合，這種方法即省事又管用。
3、多種土壤電阻率地區的經驗
當測量地區的土壤電阻率不均勻時，會影響零電位參考點的位置的尋找。如果主要土壤的電阻率為ρ1，當接地網與電壓極之間存在一條高土壤電阻率ρ2的地層，ρ2>ρ1，例如凹陷的干涸溝道河床，零電位點距接地網的距離要小于0.618d13。隨著ρ2/ρ1比值的增大，零電位點越靠近接地網。
當電壓極與電流極之間有一條高土壤率的地層時，則零電位點的位置會比0.618d13大。隨著ρ2/ρ1比值的增大，零電位點離接地裝置越遠。

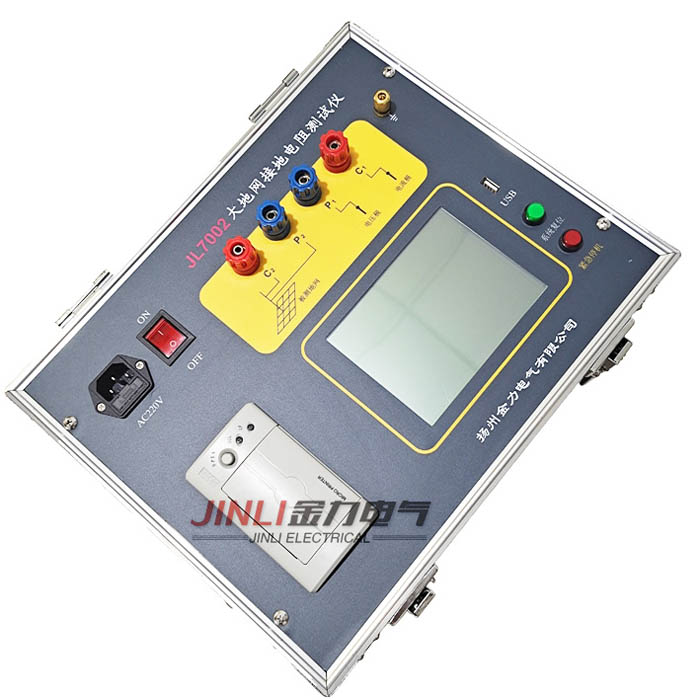

大地網接地電阻測試儀http://www.93ix.com/product/view_189.html
