5A直流電阻測試儀

一、概述

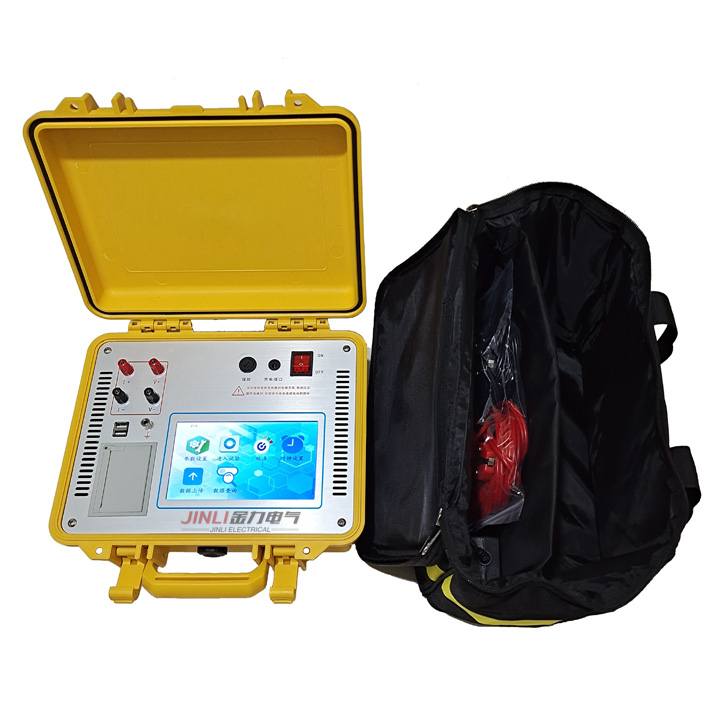

JL3007-5A直流電阻測試儀，以高速微控制器為核心，采用高速A/D轉換器及程控電流源技術，達到了的測量效果及高度自動化測量功能，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善，充放電速度快等特點。該儀器體積小、重量輕、便于攜帶，是變壓器直流電阻測試的新一代產品。

JL3007-5A—直阻測量新觀念！

二、主要功能及特點

1、采用高速16位A/D轉換器，測量數據穩定，重復性好。

2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和佳的測量狀態，無須手動切換電流換檔。

3、響應速度快，在測量狀態可以直接轉換分接開關，儀器會自動提示，新的電阻值很快就會顯示出來。

4、高度智能化設計，功能設置巧妙先進，可自動判斷測試線虛接、斷線等故障。

5、保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。

6、可顯示測量電流和測量時間。

7、智能化功率管理技術，可有效減輕儀器內部發熱。

8、可儲存120次測量數據，掉電不丟失。

9、全部漢字菜單及操作提示，直觀方便。

10、儀器配有打印機，可找印測試結果。

三、主要技術指標

1、主要技術指標：

測量范圍: 1mΩ-2KΩ

輸出電流: 0-5A

測量精度: 0.2%±2字

2、高分辨度：1 uΩ

3、工作電源：AC220V±10%

4、環境溫度：-10∽40℃

5、體積：400×280×200mm

6、重量：7㎏

四、JL3007-5A直流電阻測試儀操作方法：

本機共設“選擇”、“確定”、“復位”共三個按鍵。

1、電阻測量：

儀器開機或按復位鍵后，

進入

初始狀態（1）。此時光

標指針指向“電阻”，直接按

“確定” 鍵進入狀態（2），

顯示變化的充電電流和測量

時間，充電完成后自動進入

狀態（3），顯示電阻值、測

量電流和測量時間，此時每

一次“確定”鍵則儲存一次

測量結果，可同時打印出測量結果。按

“復位”鍵退出電阻測量，進

入狀態（4），顯示放電電流

。放電結束后，自動回到初

始狀態（1），完成一次電阻

測量。

2、編號設置：

輸入設備編號有助于內

存數據的查找，在初始狀態

（1），將光標指針指向“設

置”按“確定”鍵進入狀態

（5），顯示當前設備編號。

再按

“確定”鍵進入狀態（

6），提示輸入新設備編號，

此時按“選擇”鍵右可使當

前輸入位從‘0’到‘9’，

再?gòu)摹瓵’到‘Z’循環顯示

，找到所要的數字或字母后按“確定”鍵即輸入一位，再按同樣的方法輸入下一位，輸入完六位后，回到狀態（5），顯示新輸入的設備編號。按“復位”鍵回到初始狀態（1）。

3、內存操作：

在初始狀態（1），將光

標移至“內存”按“確定”

鍵進入狀態（7），顯示當前

存儲器記錄總數，此時按“

選擇”鍵可進入狀態（8），從新的記錄開始依此顯示存儲器記錄內容，NNNNNN表示該記錄設備編號，MM表示該設備第MM個電阻值，在

測量過程中每按一次“確定

”鍵在存儲測量結果時，MM

值加1。每輸入新的設備編號

，MM值從1開始重新累計。

同時按“選擇”和“確定”鍵將清除存儲器全部數據，按“復位”鍵退出內在操作返回狀態（1）。存儲器多可存儲120次測量結果，超過120次以后老的記錄將被覆蓋。存儲器內容在斷電條件下可長期保持不丟失。

五、注意事項：

1、每次測試完畢后，等待放電指示結束后再拆測試線，操作者應注意AQ。

2、測量過程中若出現異常情況，請按復位鍵或關機，若無法恢復正常請和本公司聯系，不得自行拆卸。
