直流高壓發生器的五種保護功能分析

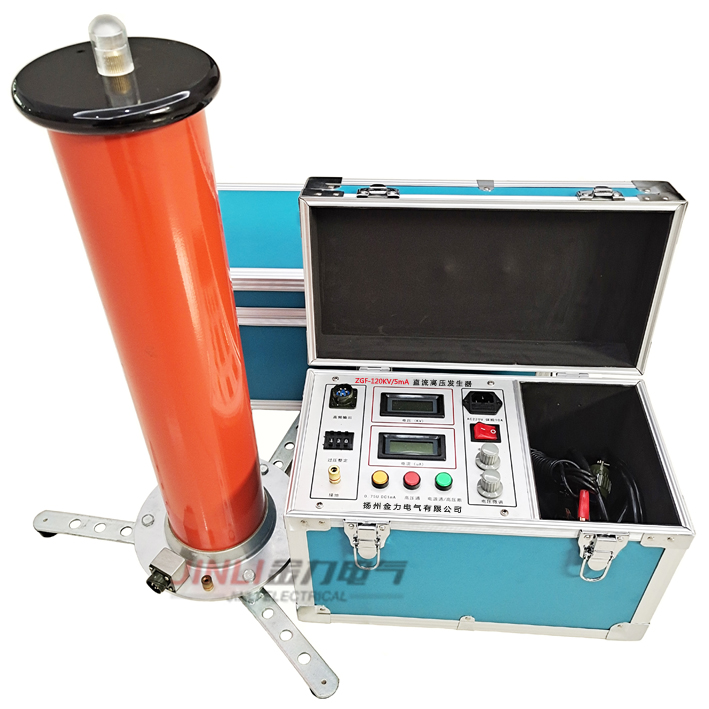

　　直流高壓發生器可對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流高壓試驗。是礦山、冶金、鋼鐵、電力等一些電力測試部門使用的一種設備。它采用先進的技術和工藝制造，應用新型PWM高頻脈寬調制技術，脈沖串邏輯陣列調制，采用大功率IGBT器件，并利用高頻技術將頻率提高到100kHz，從而達到使輸出高壓穩定性更高，紋波系數更小。

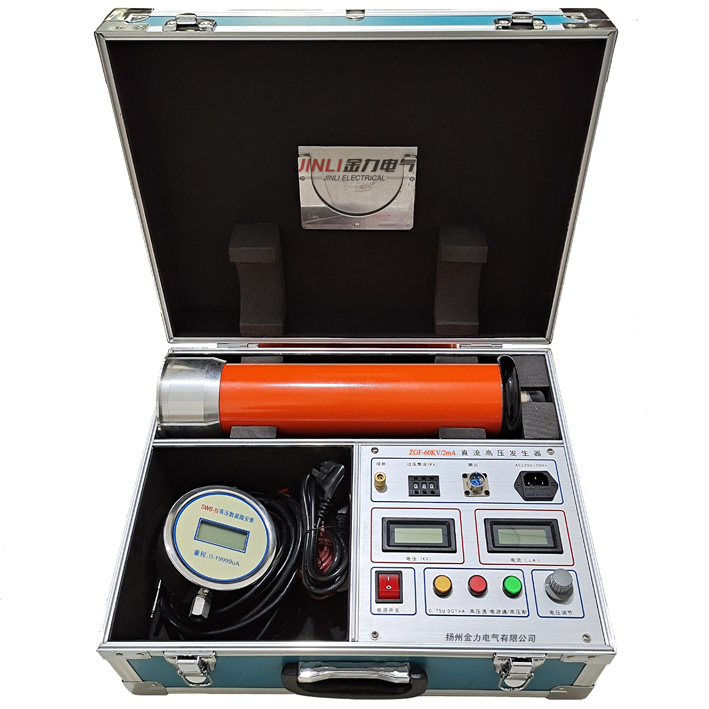

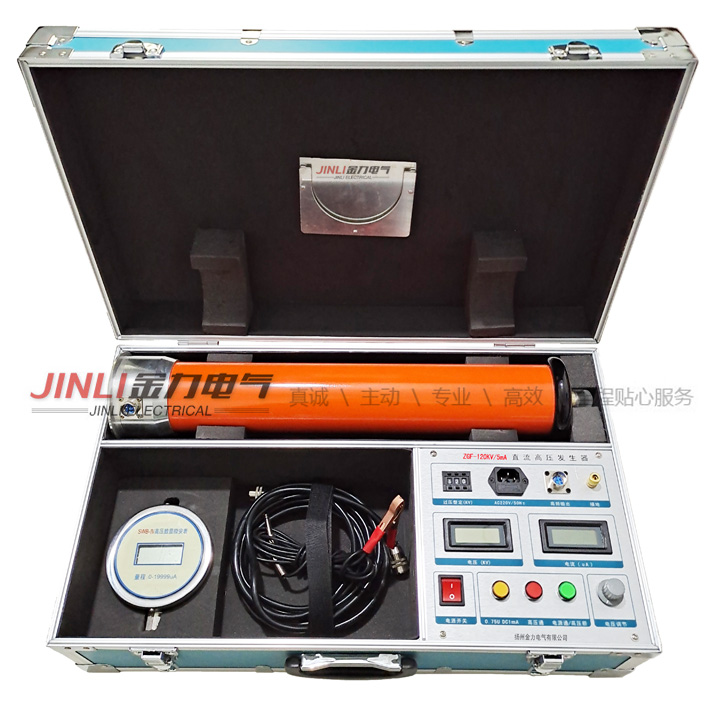

　　電壓、電流均為數字顯示，電壓分辨率0.1kV，電流分辨率0.1ua。加到負載樣本上的電壓值直接由控制箱上的電壓表顯示。使用時無需加分壓器，接線簡單。儀器有高低壓端測量漏電流，高壓端采用圓形屏蔽數顯表顯示。不怕放電沖擊，抗干擾性能好，適合野外使用。

　　直流高壓發生器增加了高精度75%vdc-1ma的功能，為氧化鋅避雷器的測試帶來了極大的便利。一鍵無需計算，一鍵測試。儀表控制箱上有75%電壓功能鍵。在進行避雷器測試時，當電流上升到1000ua時，0.75按鈕將被打開。此時電壓表和電流表顯示的值為數據的75%。之后，立即將升壓旋鈕回零位，同時將微調電壓旋鈕回零位，立即按下綠色按鈕，切斷高壓并關閉電源開關 并做其他測試。

　　直流高壓發生器具有多項保護功能，如低壓過流、低壓過壓、高壓過流、高壓過壓、過零保護、不接地保護等多種保護功能，高壓直流發電機還具有中文報警提示和語音提示。

　　1、內部測壓電路開路保護：當內部測壓電阻開路時，測壓信號線開路，電纜端子接觸不良，若無保護，則儀表電壓表無指示，但高壓端有電壓，可能造成人身傷害事故。

　　2、過流保護：當高壓輸出短路時，儀表立即切斷輸出，不損壞儀表。

　　3、過壓保護：當高壓輸出超過過壓設定值時，儀器應立即自動切斷輸出，確保測試對象不會因過壓而損壞。

　　4、零位保護：電位器應復位為零升壓，防止高壓端有電壓，對人體和儀器造成傷害。

　　5、接地保護：當直流高壓發生器未接地或接地不良時，儀表應有接地報警及相應提示，不能升壓，防止對人體及高壓直流發生器造成傷害。
