繼電保護故障分析管理及仿真系統的生產應用特點

對于電力系統而言，繼電保護是重要的AQ措施之一。因為繼電保護裝置它的選擇性、靈敏性以及可靠性直接會關系到電網的運行AQ。而衡量繼電保護裝置選擇及靈敏性的一個重要指標就是繼電保護的定值。因為繼電保護正確合理的定值直接會關系到電力系統的AQ運行，所以對于電力工程而言，繼電保護定值的整定計算具有非常重要的意義。

一、 引進新型繼電保護整定計算軟件的必要性

在還沒有新型繼電保護整定計算軟件出現的時候，對于繼電保護的整定計算主要還是依賴于人工手算，有時也會輔助于一些計算設備，但是因為實際工作當中會因為工作量大或者計算費時過長等等原因而造成zui后的結果與實際結果的偏差較大。短路計算是繼電保護整定計算工作中的前提和基礎，早期的短路電流計算程序還是在DOS操作系統下完成的。這些軟件在早期雖然被用到電流計算中，但是在實際工作當中它還存在著諸多的缺陷，這些缺陷主要突出表現在以下幾個方面，功能、建模方法及管理數據庫。

首先系統功能單一。因為該系統只能做好對于部分保護類型的定值計算或者是對故障進行計算，而對于繼電保護專業管理的工作實際的功能發揮作用并不大。

其次該建模方法落后。該系統主要利用支路節點輸入法，在進行支路節點輸入時它對電網的支路及相關節點進行逐一的編號，再以數據文件形式輸入，通過這種方式先將電網的原始模型構建出來。因為在實際操作過程中這種軟件限制了電網的節點數，所以在網架結構復雜的趨勢下很難跟上地區電網的發展速度和步伐。

zui后該系統不具備完善的繼電保護管理數據庫。因為缺乏系統和完善的數據庫信息所以很難實現電網繼電保護生產管理工作的有效實施。為此，《繼電保護故障分析整定管理及仿真系統》的開發為解決以上問題提供了新的思路，成為目前許多地區電網繼電保護生產管理的有效工作平臺。

二、繼電保護故障分析整定管理及仿真系統的功能

在研發《繼電保護故障分析整定管理及仿真系統》過程中，嚴格執行電網短路計算及整定計算規程，結合地區電網的結構特點及其運行要求，經過大量的運行調試，不斷充實、修改和完善，經過幾次程序升級，如今的軟件系統已經趨于全面成熟。

三、 繼電保護故障分析整定管理及仿真系統的應用

為了加深對繼電保護故障分析整定管理及仿真系統的認識，先要了解繼電保護故障分析整定管理及仿真系統的應用，馳宇電力從專業的角度并結合實際工作經驗對此進行了相關的應用總結。

1、 繼電保護故障分析整定管理及仿真系統為生產工作帶來便利

繼電保護故障分析整定管理及仿真系統為生產工作帶來了諸多的便捷，主要體現在以下幾個方面。其一它可以自動生成電網主線圖、序網阻抗圖以及繼電保護配置圖，這個功能加大了生產工作的工作效率;其二它可以使手動整定和自動整定變?yōu)楝F(xiàn)實，在整定工作完成之后還可以直接打出整定書，這樣就可以實現定值的整定配合，大大減少了人員因素而造成的誤差情況;其三它可以通過故障仿真功能檢驗保護動作行為;其四它還可以根據實際電網數據迅速地查電網的具體故障點，為后序工作的開展提供準確和有利的數據;其五在短路計算過程中可以設置多種運行方式并且還可以模擬多種故障類型，為故障分析提供更多的數據依據;其六該系統管理查詢功能強大，查詢功能為多種運行方式提供了方便。

2、 繼電保護故障分析整定管理及仿真系統在應用中不斷地完善

為了使繼電保護故障分析整定管理及仿真系統得到更加廣泛的應用，所以還需要在不斷應用過程中進行不斷的完善，以實現創新思路和創新要求的目的。

主要包括以下幾個方面，因為原來的窗口選擇時靈活性不強所以實際操作起來不是非常的方便，而經過工作改進后繪圖使用拉伸命令時增加窗口的靈活性;第二原來元件不能一次性實現復制到指定位置，而經過工作改進后在進行繪圖時可以實現直接將元件復制到指定位置;第三早期由于字節數受限所以對運行方式的描述不能做到全面和具體，但經過后來工作改進增加字節后就可以呈現更多的運行方式描述，從而使得選用的運行方式更加清晰明白;其四對于網架結構復雜，變電站數量較多的地區電網，為了提高整定速度，縮短故障計算時間，可以將大電網分為多個區域塊電網，每個區域塊電網定義為一個獨立的子網，利用網絡等值參數對各個區域塊電網進行等效連接，然后再進行故障計算及整定計算。

3、 繼電保護故障分析整定管理及仿真系統的改進建議

為了繼電保護故障分析整定管理及仿真系統能夠在實際工作得到更廣泛的應用和普及，筆者對自己所在地區繼電保護故障分析整定管理及仿真系統的改進工作提出了一些建議，希望同行可以相互借鑒。

其一增加了聯絡線兩端繼電保護裝置相繼動作時，校驗保護定值靈敏度的功能;其二在自動整定功能下,若計算的線路零序Ⅳ段定值大于該線路Ⅲ段定值,則零序Ⅳ段定值應自動取為零序Ⅲ段定值;其三修改軟件在故障查詢及仿真校驗時對電網故障過渡電阻的取值,使之計算的電網故障點更加準確;其四故障計算中,應增加查詢主變中性點電流互感器中流過的零序電流,便于準確校核變壓器零序電流保護靈敏度;其五線路零序Ⅳ段保護在與相鄰主變高壓側(220 kV)零序zui后段(零序Ⅲ段保護跳總出口)配時,不能選擇高壓側零序Ⅲ段,只有中壓側零序電流可選,建議進一步完善。

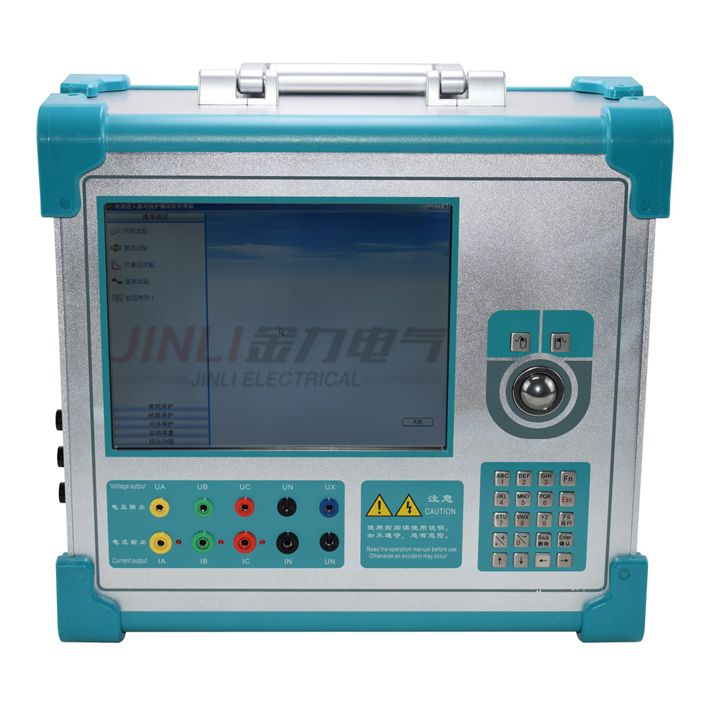

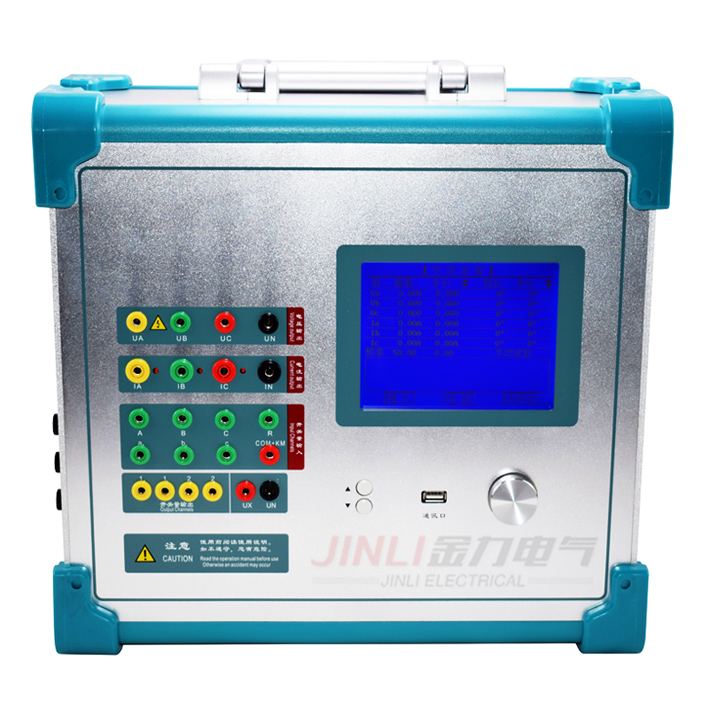

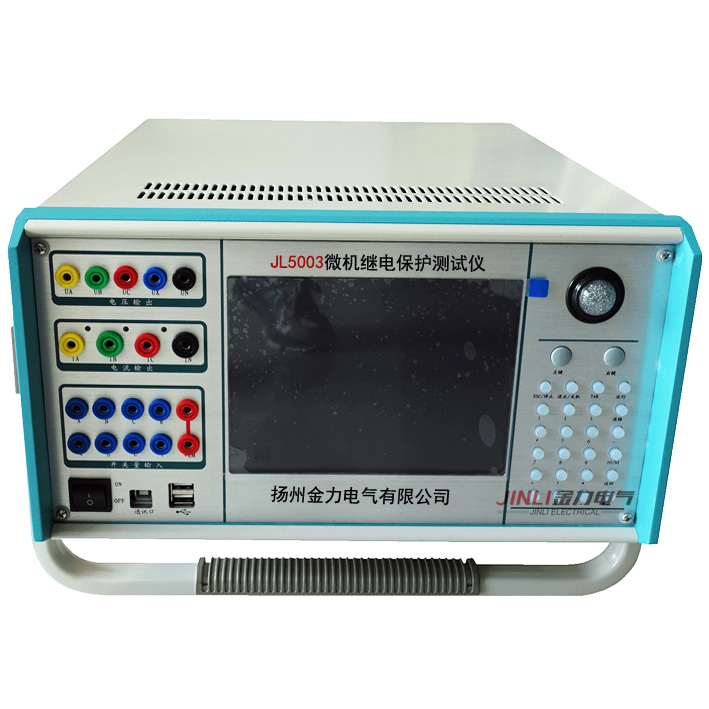

揚州金力電氣有限公司是直流高壓發生器、無線高壓核相儀、大電流發生器、試驗變壓器、直流電阻測試儀、回路電阻測試儀、絕緣電阻測試儀、全自動變比測試儀、高壓開關機械特性測試儀、電纜故障測試儀、絕緣油介電強度測試儀、氧化鋅避雷器測試儀、避雷器放電計數器校驗儀、超低頻高壓發生器、變頻互感器綜合測試儀、接地引下線導通測試儀、接地線成組直流電阻測試儀、微機繼電保護測試儀、變頻串聯諧振試驗裝置、絕緣靴手套耐壓試驗裝置、等電力測試儀器專業生產廠家！
